    使用在線維修測試儀檢測電路板已有兩年多的時間了，維修中用它的確檢測出不少的器件故障，修好多少塊電路板也是記不清了。不過總覺得這是理所當然的事，花了好幾萬買來的儀器，如果無用有誰會買它呢。不過幾天前在維修測試中的一件小事情確使我感受頗豐。

    上個月測試儀（北京天惠生產的HN2000DX/B）的生產廠家要升級測試軟件，給了一個新的安裝程序，并告知有幾個測試功能都做了些改進，增加了一些新功能。安裝后發現數字功能、網絡提取測試的界面的確有不小的變化，ASA （VI）曲線動態查看測試中增加了顯示電容、電感、電阻數值的測試功能。由于當時很忙，沒有過多研究它。

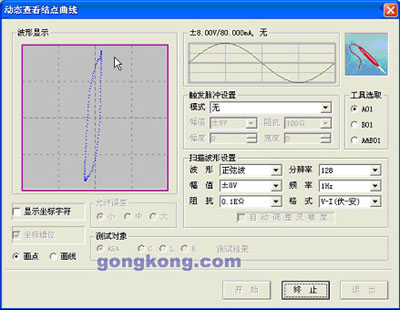

    前幾天一位朋友拿來一塊醫療設備上的電腦主機板，讓幫忙給修修，故障是鍵盤與鼠標在使用中時有時無，而且越來越嚴重。朋友把鍵盤與鼠標都更換過故障還是一樣，看來應該是主機板鍵盤與鼠標的接口部分有問題了。先對接口周圍的電路仔細查看，沒發現有接觸不良的地方。用測試儀的ASA動態查看功能，在線測試接口周圍的相關器件，觀察各點VI曲線，當測試到供電電路上的濾波電容時，感覺測出的VI曲線有點不對勁，看它的標稱容量為2700μF/6.3V，憑自己的測試經驗，這么大的容量用在電腦主板的濾波電路上，VI曲線的兩端是不應該有棱角的。參見圖1-1。

    看來這個電容是要值得懷疑了，于是就把這個測試圖抓下來了（圖1-1）。經常測試已養成一個習慣，一旦發現可疑的地方，就先把圖抓下來，供自己分析用，如要用ASA曲線的學習比較功能測試軟件會自己保存曲線圖。

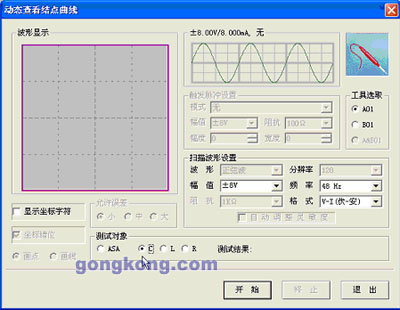

    想起廠家的新軟件可測試電容的容量和泄漏電阻，在ASA動態查看功能的界面上也看到了電容測試選項（見圖1-2）。正好可以試試這個新功能。

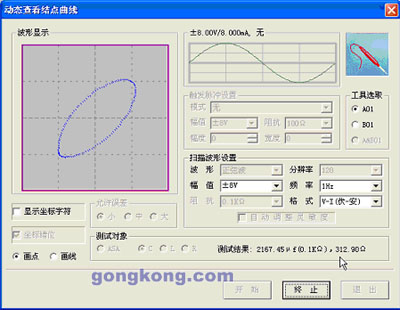

    當然測量電容的容量是要離線測試了。從主板取下這只電容，選擇好測試參數，點開始，很快就顯示出了測試結果（見圖1-3）。

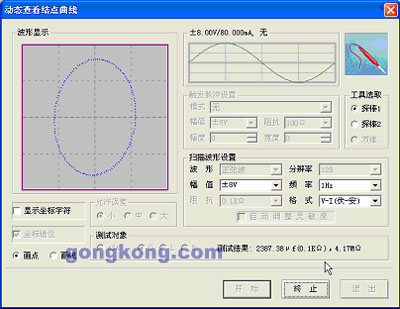

    標稱為2700μF的容量還有2100多μF，但是漏電阻只有300多Ω，再看VI曲線是典型的電容并電阻的曲線特征，不用說是電容漏電了，容量也降了不少。因是第一次使用這個功能，心里沒底，要找一只好電容比較驗證一下。因手頭沒有2700μF電容，只好用一只2200μF電容進行比較了，用同樣的參數測試，結果顯示電容容量略大于標稱值，漏電阻大于4МΩ，VI曲線是典型的電容特征（見圖1-4），看來這個功能太有實用價值了。

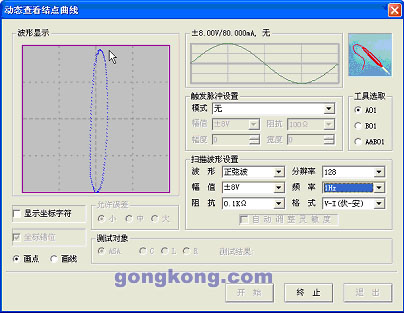

    把這只2200μF的電容更換在主板上，用ASA動態查功能在線測試這只電容，看它的VI曲線（見圖1-5），也符合供電電路上濾波電容的曲線特征。

    上機試用這塊電腦主機板能夠正常工作了，故障原因不用說也應該知道了，是電容漏電引起鍵盤與鼠標接口部分供電電壓不穩造成的。

    總結這次維修過程，感覺真不得小看這項電容測試功能了，非常實用，整個檢修過程不到二十分鐘。自己也有些其它維修測試設備，但測出電容漏電值還真是第一次。這臺測試儀增加的功能雖小，這次卻解決了大問題。在以往的維修中，經常會遇到由于電容引起的故障，特別是開關電源。如果是電容完全損壞還比較好查，但象電容漏電、容量下降的故障確實不好對付，走過的彎路太多了。

    這款在線維修測試儀的生產廠家不斷的開發進取，經常推出新測試功能，提高市場競爭能力；對于維修人員，生產廠家能提供更多實用的測試功能，可減少維修檢測時間，提高電路板的故障檢出率。當今社會技術、時間、效率就是金錢呀。
